Vai HIP tiešām var novērst iekšējo porainību metāla 3D drukātajās daļās?

Kāpēc VaiMetāla 3D drukaVai vispār radīt iekšējo porainību?

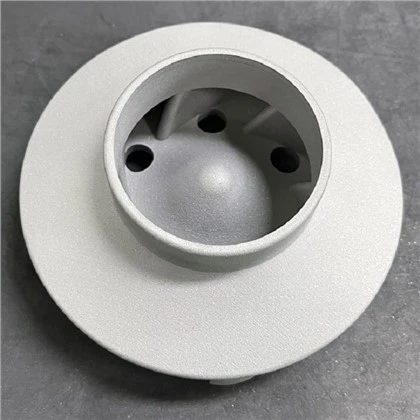

SLM process ietver ātru, lokālu metāla pulvera kausēšanu un sacietēšanu. Ekstrēmi termiskie gradienti un ātrs dzesēšanas ātrums aiztur materiāla iekšpuses defektus.

Trīs galvenie veidi ir:

Gāzes porainība: Ieslodzīta aizsarggāze vai izšķīdušas gāzes.

Savienojuma porainības-trūkums-: nepietiekama enerģijas padeve starp celiņiem vai slāņiem.

Atslēgas cauruma porainība: izraisa pārmērīga enerģija, kas izraisa tvaiku depresijas sabrukumu.

Procesa parametri (lāzera jauda, ​​skenēšanas ātrums, slāņa biezums, atstatums starp lūkām) spēcīgi ietekmē porainības līmeni. 3Alumīnija sakausējuma piederumu D drukāšana ir īpaši izplatīta, jo alumīnijam ir augsta ūdeņraža šķīdība kausētā stāvoklī.

AlSi10Mg kronšteins, kas apdrukāts ar nedaudz pārmērīgu lāzera jaudu, attīstīja atslēgas cauruma porainību gar skenēšanas sliedēm, kā rezultātā tika iegūta ~ 0,4% tilpuma porainība.

Datu tabula: Porainības veidi SLM daļās

Kas ir HIP un kā tas aizver iekšējos tukšumus?

Karstā izostatiskā presēšana ievieto daļas traukā, kur tās karsē (parasti 900–1200 grādi), vienlaikus pakļaujot vienmērīgam augstam spiedienam (100–200 MPa) ar inertas gāzes (parasti argona) palīdzību 2–4 stundas.

Izostatiskais spiediens pieliek spēku vienādi no visiem virzieniem, izraisot plastisko deformāciju un difūzijas savienojumu pie tukšumu sienām, kas aizver tukšumus, būtiski neizkropļojot ārējo ģeometriju.

Virsmas -savienotā (atvērtā) porainība darbojas atšķirīgi, jo spiediena gāze var iekļūt tukšumos, novēršot pilnīgu aizvēršanos. Blīvēti iekšējie tukšumi reaģē vislabāk.

Datu tabula: tipiski HIP parametri

Ko HIP var novērst un ko tas nevar

HIP excels at closing sealed gas porosity and small lack-of-fusion voids. It struggles with large lack-of-fusion defects, surface-connected porosity, and cracks. Very large voids (>500 μm) var aizvērt tikai daļēji. Alumīnijā oksīda plēves uz tukšajām sienām var izturēt difūzijas savienojumu.

Datu tabula: HIP efektivitāte pēc porainības veida

Materiāls-pēc-materiāla

Ti-6Al-4V: Labākais scenārijs; gandrīz pilnīga gāzes porainības novēršana standarta ciklos.

AlSi10Mg: grūtāks oksīda plēvju dēļ; modificēti cikli vai iekapsulēšana uzlabo rezultātus.

316L nerūsējošais tērauds: uzticama blīvēšana ar papildu korozijas priekšrocībām.

CoCr sakausējumi: labs blīvējums un uzlabots karbīda sadalījums.

Inconel 718: lieliski piemērots kosmosa kvalitātes prasībām.

Datu tabula: HIP veiktspēja pēc materiāla

Kvantitatīvā veiktspēja

HIP parasti samazina Ti-6Al-4V porainību no 0,5–2% -līdz zem 0,05%. Tas nozīmē ievērojamu noguruma mūža pieaugumu (bieži 40–100%+), labāku pagarinājumu un uzlabotu spiediena integritāti.

Reāls scenārijs: alumīnija piederumu ražotājs AlSi10Mg šķidruma kolektoriem piemēroja HIP. Pirms-HIP porainība 1,1% apmērā samazinājās līdz 0,08%, samazinot spiediena testa noraidīšanas rādītājus no 12% līdz gandrīz nullei.

HIP procesa varianti

Iespējas ietver standarta partijas HIP, -bez kapsulas (Sinter-HIP), kombinētos HIP + termiskās apstrādes ciklus un ātro HIP. Rūpnīcas izvēlas variantus, pamatojoties uz detaļu prasībām, izmaksām un ģeometriju.

Kā HIP iekļaujas visa ziņojuma{0}}apstrādes darbplūsmā

HIP parasti veic pēc atbalsta noņemšanas, bet pirms galīgās apstrādes. Tas ļauj kompensēt nelielas izmēru izmaiņas. Tas labi integrējas ar vēlākām virsmas apstrādēm.

Datu tabula: Post{0}}Apstrādes secību piemēri

Porainības noteikšana pirms un pēc HIP

Mikro-CT skenēšana ir zelta standarts. Arhimēda blīvuma pārbaude piedāvā ātras partijas pārbaudes, savukārt metalogrāfija nodrošina galīgu (destruktīvu) analīzi.

Normatīvie un nozares standarti

ASTM F3001/F2924, AMS 2786, ISO 5832-3, FDA 2024 vadlīnijas un ES MDR atzīst HIP kā apstiprinātu blīvēšanas metodi, ja tas ir pareizi dokumentēts.

HIP alumīnija 3D drukātiem piederumiem

Alumīnija stabilais oksīda slānis ir izturīgs pret saistīšanu, un tam ir nepieciešami optimizēti parametri. HIP joprojām sniedz ievērojamu vērtību šķidruma sistēmām, spiediena korpusiem un strukturālajiem kronšteiniemAlumīnija sakausējuma piederumu 3D druka.

Bieži uzdotie jautājumi

Vai HIP var pilnībā novērst porainību metāla 3D drukātajās daļās?

Tas var novērst lielāko daļu noslēgtās iekšējās porainības, bet ne virsmas{0}}savienotos tukšumus vai ļoti lielus defektus.

Kādus porainības veidus HIP nevar novērst?

Liels--kausēšanas tukšumu, virsmas-porainības un plaisu trūkums.

Cik daudz HIP uzlabo SLM detaļu noguruma kalpošanas laiku?

Parasti 40–100% vai vairāk, atkarībā no materiāla un sākotnējās porainības.

Vai HIP darbojas uz alumīnija 3D drukātajām detaļām?

Jā, lai gan oksīda plēves padara to daudz grūtāku; optimizēti cikli nodrošina labus rezultātus.

Kā pārbaudīt, vai HIP faktiski noslēdza iekšējo porainību?

Pirms un pēc izmantojiet mikro-CT skenēšanu vai Arhimēda blīvuma mērījumu.

Vai HIP ir nepieciešams visiem metāla 3D drukātajiem medicīniskajiem implantiem?

Nav vispārpieņemts, bet bieži vien tas ir nepieciešams, lai izpildītu noguruma un mehāniskās izturības prasības.
